预制复合保温外墙板生产线设备
发布日期：2023-05-31 14:14 作者：玛纳
一种新型预制复合保温外墙板，其结构主要由外叶墙板、保温层、內叶墙板三个部分组成，三者通过连接件构成整体，其中连接件包括一个不锈钢棒和两个固定座。在浇筑外叶墙板时，不锈钢棒的下端连同外固定座预埋在外叶墙板的混凝土中，且外固定座与外叶墙板中的钢丝网节点挂接，不锈钢棒中间部分贯穿保温层，然后铺设内叶墙板的钢筋骨架，铺设玩内叶墙板的钢筋骨架后，将内固定座用螺母固定在不锈钢棒的上端，然后浇筑內叶墙板时预埋在內叶墙板的混凝土中。外固定座和不锈钢棒下端通过塞焊的方式连接在一起，内固定座和不锈钢棒上端的螺纹连接并通过螺母固定。

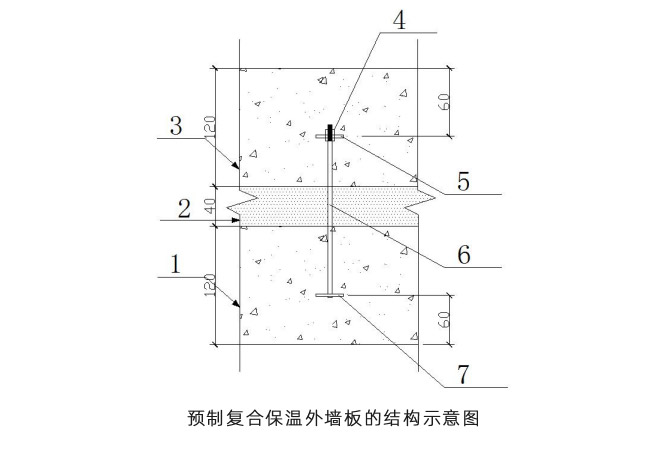

预制复合保温外墙板的结构示意图
其中，1.外叶墙板;2.保温层;3.內叶墙板;4.螺母;5.内固定座;6.不锈钢棒;7.外固定座。
通过在外叶墙板和内叶墙板中预埋固定座，使内叶墙板、保温层、外叶墙板三者之间连接更加牢固可靠，增强了预制复合保温外墙板结构的稳定性。连接件的主体采用不锈钢棒，提高了连接件的抗拉强度，且不锈钢连接件导热率低，能有效提高墙体的保温隔热性能，同时，不锈钢连接件耐久性好，抗腐蚀性好，连接件的使用寿命长。
一、 新型复合保温外墙板还具有以下几点优势：
(1)工厂化生产的三明治墙板，工业化程度高，质量稳定，能够精确地控制墙体的尺寸。
(2)无需再做墙体的其他保温措施便可达到保温隔热的要求，并且保温层和外饰面与结构同寿命。
(3)采用预制方式大大减少了现场作业人员的工作量，无外架施工的方式节约了脚手架搭建的建筑成本，符合绿色节能的发展要求。
二、 玛纳公司预制复合保温外墙板生产线介绍
生产线采用成组立模成型技术(系玛纳公司原始技术创新成果),采用�？榛刂�，实现新型PC大墙板的工业化生产，采用大立模加T型架的子母模技术(技术)极大的提高生产效率
三、 适用生产板材
外墙剪力墙板、双皮墙板、复合保温外墙板、立体板
四、 产能
按最大生产3.5m×6m剪力墙板算
三个循环：3.5×6×4块/组=84㎡×6组×3循环×300天=453600㎡/年÷5=90000m³
四个循环：3.5×6×4块/组=84㎡×6组×4循环×300天=604800㎡/年÷5=120000m³
五、 用工
搅拌1~2人。
浇筑1~2人。
出模养护1~2人。
出板清模拆装边模4~6人或6~8人。
六、 生产线特性
采用成组立模工艺，一次性成型，操作简单方便。
采用六面模具成型，部品成型精度高，几何尺寸准确。
可采用混凝土压力浇筑，提高部品密实性。
采用“子母�！惫ひ�，缩短养护时间，提高周转效率。
采用整体液压抽芯技术，生产“板壳”更简单。
