无动力低能耗成组立模墙板大规模生产线(M03-BD-100)

03型成组立�；�

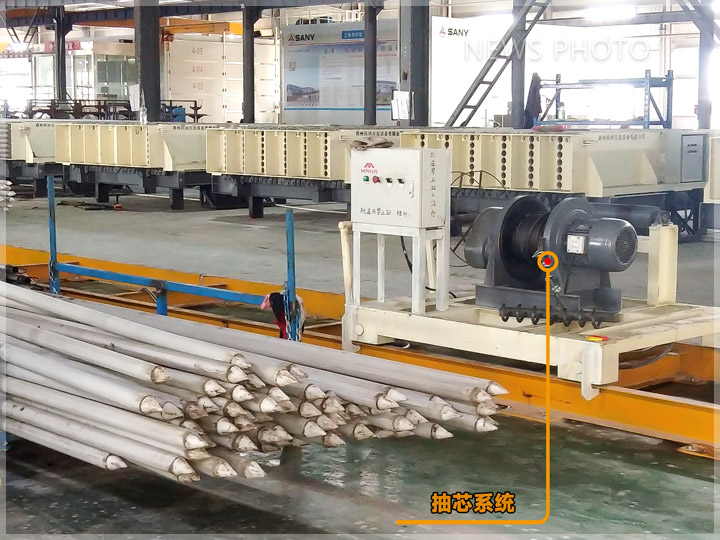

抽芯系统

出板系统

布料系统

成型部品

成型板材

1. 产能用工：

最大生产产能：100mm板100万㎡或 200mm板65万㎡(年产能)

直接操作人员：13-17人

占地面积：24mX120m

2. 成型板材：

生产墙板类型：陶粒墙板、发泡水泥墙板、工业灰渣墙板、EPS颗粒轻质墙板、尾矿或建筑垃圾填充料隔墙板、发泡菱镁墙板(对应设备需特殊处理)

生产规格：100/200mmX600mmX3000mm(3000mm-2400mm可调)

3. 产线特性：

1、该立模采用全被动结构设计，无需配置电源，安全可靠，成本低;

2、采用集约化立模设计，结构刚度大，产品精度高，整体墙板品质优于国家标准，单模产能24片，单体产能高;

3、集约化设计，产线占用面积小，同等产能，是早期同类线的占地面积60%，节省厂地;

4、配套专用搅拌系统，搅拌效率高，搅拌均匀度较好;

5、全线实现机械半自动化运行，工人只需操作机械完成工位动作，降低工人劳动强度，极大节省人力成本;

6、结合20余年的成组立模产线设计应用经验，该产线设计兼容度高，优化组合工艺结构，可实现多种类墙板的生产，实现单线多用途。

4. 工艺流程：

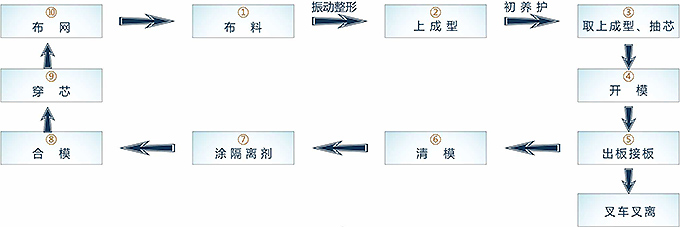

M03-BD-100型生产线工艺流程

M03-BD-100型生产线工艺布置

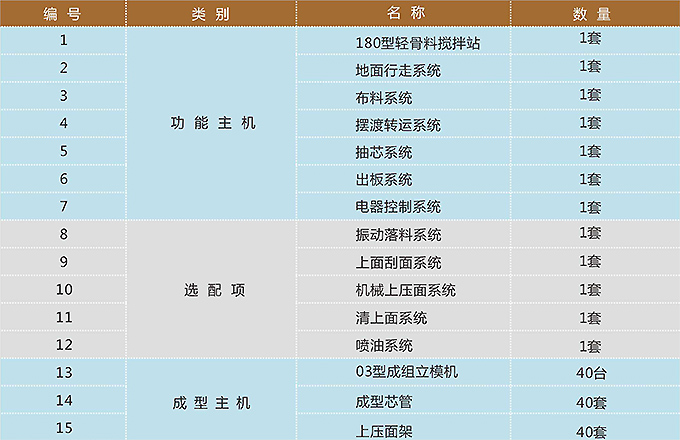

5. 产线配置：

1、功能主机：

180型轻骨料搅拌站一套

地面行走系统 1套

布料系统 1套

摆渡转运系统 1套

抽芯系统 1套

出板系统 1套

电器控制系统 1套

2、选配项：

振动落料系统 1套

上面刮面系统 1套

机械上压面系统 1套

清上面系统 1套

喷油系统 1套

3、成型主机：

03型成组立�；� 40台

成型芯管 40套

上压面架 40套
