河南沉井式车库用预制混凝土管片模具加工厂家
发布日期：2024-03-15 10:44 作者：玛纳
近年来，为破解停车难题，全国各地多个城市探索向地下要空间，沉井式智慧停车库应运而生。沉井式智慧停车库通过垂直掘进技术，采用预制混凝土管片现场拼装，混凝土强度等级可达到C60，具有承载能力强、使用寿命长、施工便捷安全等优点，对缓解中心城区停车困难具有重要意义。
模具技术要求
1、 模具型腔内精度：宽度尺寸偏差±0.3mm，弧长尺寸偏差0.5mm，厚度尺寸偏差-0.5～1.0mm。
2、 模具粗糙度：模具与混凝土接触的表面粗糙度不大于Ra3.2。
3、 面板平面度：侧模、端模面板的平面度不大于0.2mm。
4、 模具检测点采用永久性标识，单个侧模设有10个检测点。
模具加工要求
为保证模具制作精度，下料、焊接和加工工序需严格控制。
1、 下料
考虑制作和运输，模具的侧模、底模和端模采用分段制作，为减少接缝，所有部件均采用整块下料。 同时， 为提高单个部件的制作精度和拼装精度，所有部件生产过程均采用激光切割下料，拼装过程均在大型平台上完成。
2、 焊接
为减小焊接变形，提高焊接质量，所有焊接工序均采用机器人完成。
3、 加工
为保证构件成型的尺寸，所有模具四边均采用大型数控龙门加工中心进行精加工处理。

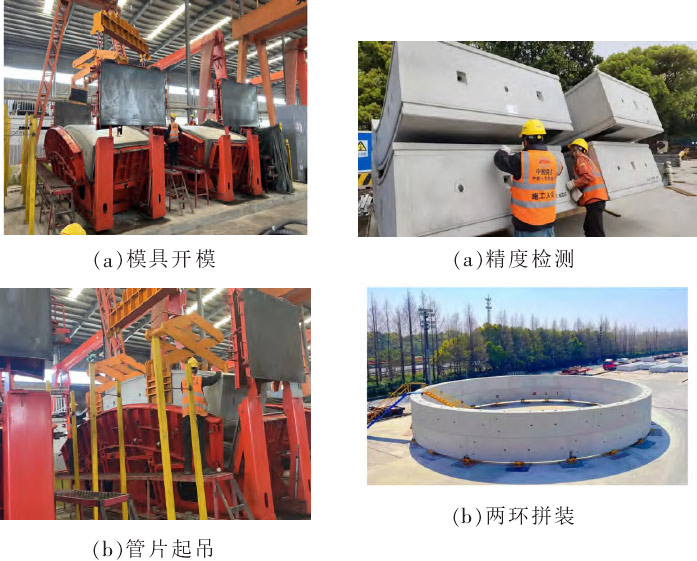

模具开合方式
由于单座模具重量约为12t，在模具结构设计时首先对侧模的开合方式进行了方案对比，对其生产工艺、安装调试和使用便捷性进行了评审。同时，经有限元分析，为实现模具型腔尺寸的调整、紧固和开合，确定侧�？舴绞讲捎媒铝捶鲜�，即端模、侧模采用销轴铰接在底模上，端模、侧模以销轴为回转中心旋转以完成开模、合模动作。一座模具侧模设16个紧固螺栓、6个调节螺栓和2个开合螺栓;端模设4个调节螺栓和2个开合螺栓。与侧模平移式相比，铰链翻转开合式打开时无需用力克服侧模的重力，关闭时避免了推力产生的惯性力对模具的撞击，具有操作方便、对模具损伤较小等特点。
沉井式车库预制混凝土管片模具厂家
郑州玛纳房屋装备有限公司：为国家“预制混凝土构件钢模板”标准(JG/3032——1995)的主编单位之一。二十余年专门从事预制模板研究、设计、制造的专业化厂家之一，国内屈指可数。本公司对预制模板”有着系统和深入的研究与了解，广泛服务于桥梁系统、公路系统、铁路系统、建筑业、建材业等各种领域的预制行业。
1、 根据项目要求，玛纳公司设计的管片模具满足刚度和精度要求。
2、 采用玛纳公司设计的模具生产的管片，无论是强度还是精度，均满足项目技术要求。
3、 相关大口径管片在我国地下沉井式车库的应用，不仅能有效解决城市中心，特别是老城区的停车问题，为市民开车出行解决后顾之忧，也必将减少由于乱停车问题造成的安全隐患。
