风力发电机组钢混塔筒模具

发布日期：2024-05-25 09:45 作者：玛纳

预制混凝土塔架管片(以下简称“混塔管片”)由钢材和混凝土共同构成，采用�？榛杓�、通用化单元，具有生产效率高、结构刚度大、安全性和经济性好、高度不易受限等技术特点。

钢混塔筒运用了钢筋和混凝土两种材料，兼具两者的优势，即刚度、强度大，稳定性好，承载能力强，耐腐蚀，使用时间更长且维护修理方便。相较于传统的柔性塔筒，钢结构塔筒更具优势，其综合成本低，在低风速区钢混塔筒可以建造更高的轮毂高度，制作高度更自由，其较好的稳定性不会过分依赖由于频率降低所采取的各种保护策略，因此，钢混塔筒有着非常广阔的发展前景及市场发展潜力。近几年，关于钢混塔筒的研究还在继续，各类研究正突破瓶颈，做出各类尝试，以期达到更好的使用效果。在“双碳”目标的大时代背景下，钢混塔筒将会实现合作共赢，技术不断提升，成本大幅下降。

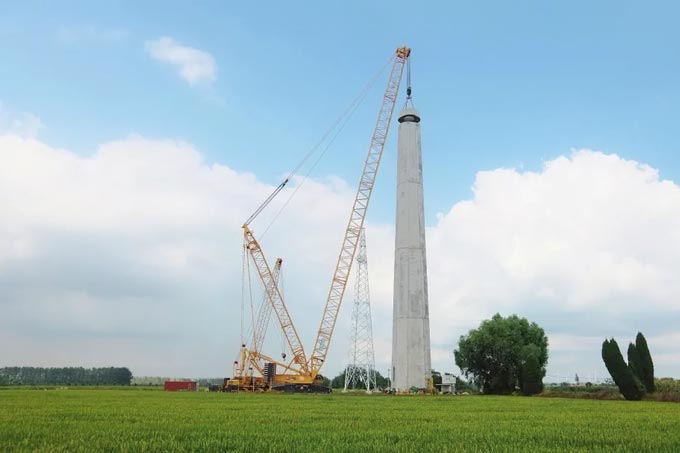

风力发电机组钢混塔筒的安装工艺

拼装→灌浆→内附件安装→整段吊装→张拉→钢塔及主机安装

混合塔架一般由圆形中空风机基础、杯口段、混凝土塔筒拼装而成，其中，上部预制混凝土塔筒的组装、拼接控制的垂直度、同心度、水平度要求严格，预制混凝土塔筒之间的连接缝需进行坐浆固定、密封，混凝土塔筒吊装完成后需采用竖向预应力后张法进行张拉固定。

钢混塔筒可支持风电机组使其达到最佳高度，并且可以提高机组整体稳定性和安全性。

现阶段钢混塔筒设计生成工艺

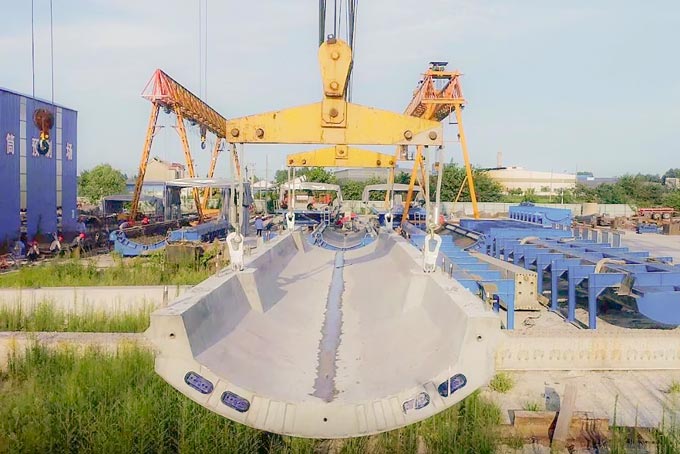

1)混塔管片二分体立式生产工艺具有单块构件体积大、构件尺寸偏差大和构件底部容易出现因混凝土漏振而疏松的质量问题，同时具有生产空间受限、生产效率低和运输不便等缺点。

2)混塔管片四分体立式生产工艺虽然解决了生产空间受限、运输不便等问题，但是仍然存在生产效率低、构件尺寸偏差大和构件底部容易出现因混凝土漏振而疏松的质量问题。

玛纳公司钢混塔筒介绍

风电混塔模具分为立式浇筑和卧式浇筑模具类型：有90度、120度、180度、360度整圆等角度;拆模方式：螺丝拆卸、外模推拉。装配式风电混塔模具可分成：卧式浇筑风电塔筒模具、立式浇筑风电塔筒模具、多片拼装式风电塔筒圆角模具、管片拼装式风电塔筒模具。具体方案根据甲方需求。
