墙板机厂家力荐新型隔热硅酸钙板
发布日期：2014-10-09 10:33 作者：zzmana
隔热门是目前市场多见的一种安全门，然而目前的隔热门结构简单，效果不佳。目前公知的纤维增强硅酸钙板，由石英粉、石灰、水泥、纤维、云母、珍珠粉、硅灰石等经过制浆成型，经高温高压蒸养烘干，磨边。它的隔热效果差，不耐高温，尤其是温度1200℃以上连续2小时就开裂，不能很好的防止火灾。
隔热硅酸钙板
现提供一种隔热硅酸钙板，它隔热阻燃，隔热性能达到4小时，温度1200℃以上甚至更长的隔热时间，避免发生重大火灾。

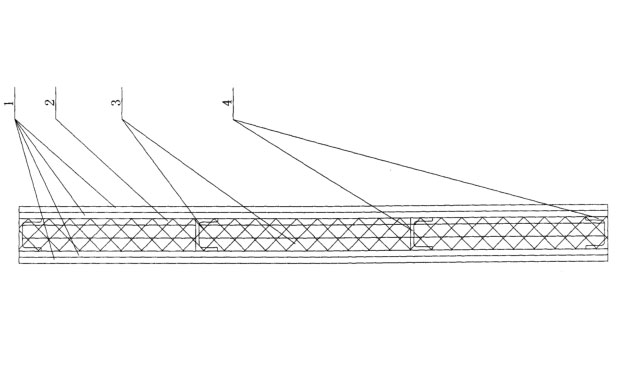

为了解决背景技术所存在的问题，特采用以下技术方案：它包含纤维硅酸钙板1、第一岩棉层2、第二岩棉层3、和竖龙骨4;竖龙骨4两侧分别设置有两层纤维硅酸钙板1，外侧的纤维硅酸钙板1内设置有第一岩棉层2，两层纤维硅酸钙板1中间设置有第二岩棉层3。
所述的纤维硅酸钙板1的厚度为9mm;所述的第一岩棉层2的厚度为20mm，所述的第二岩棉层3的厚度为40mm。
将以上原材料均匀搅合配制成16～18%的混合液，用制板机在0.2Mpa的成型压力下，成型、养护6小时后，再进入蒸压釜。在1.0Mpa，180℃的高温饱和蒸汽蒸压成型19小时后出釜，冷却后经烘干炉中烘烤，烘烤温度为125℃～130℃，2小时后，经磨边成成品。
本隔热硅酸钙板隔热阻燃，隔热性能达到4小时，温度1200℃以上甚至更长的隔热时间，避免发生重大火灾。
- 上一篇：墙板机厂家介绍环保型硅酸钙板的生产工艺
- 下一篇：水泥墙板机如何选择水泥类胶凝材料
