玛纳轻型多孔墙板液压抽芯机简介
发布日期：2015-12-26 10:18 作者：zzmana
轻型多孔墙板在建筑领域应用范围越来越广，成组立模的出现使轻型多孔墙板的生产从原始的手工制作变成机械化生产，大大降低劳动强度、提高工作效率和墙板质量。成组立模是一种以模腔成型为主体的板类成型设备，在成型过程中需要多种辅助设备配合使用。其中抽芯机便是在多孔墙板成型过程中完成穿、拔芯管功能以形成相应管孔的辅助设备。

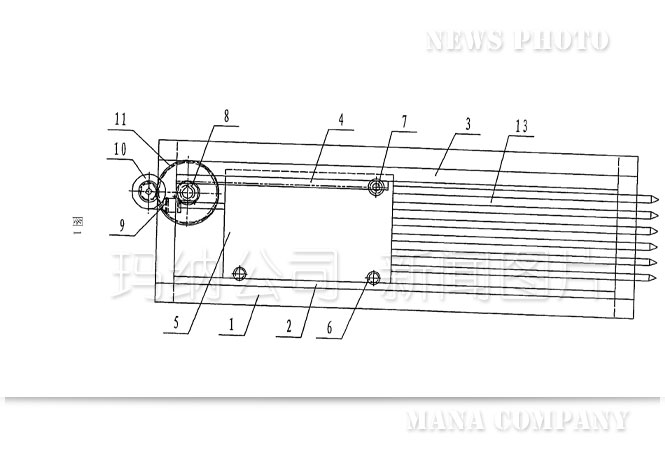

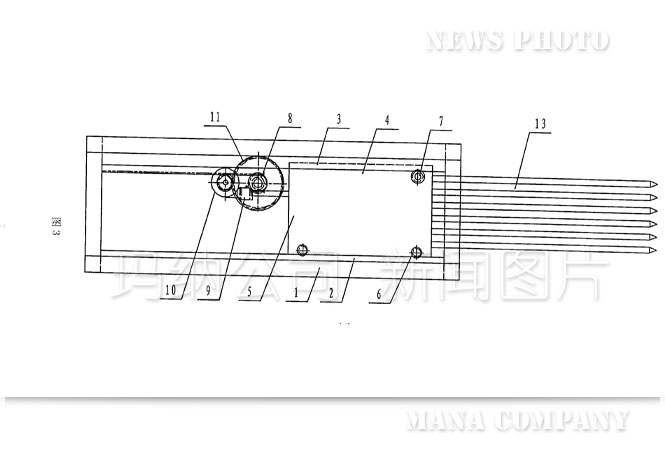

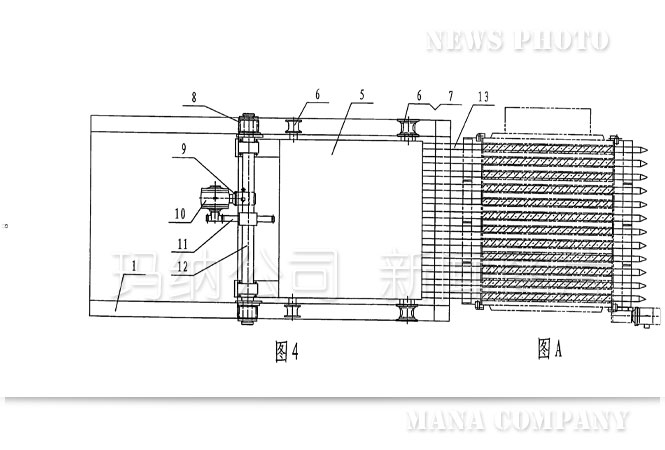

传统的抽芯机结构(如图1——图4)：机架1上设置有下导轨2和上导轨3，在上导轨3的后半部分固定有齿条4，行走小车5上安装的下滑轮6、上滑轮7、小齿轮8分别与下导轨2、上导轨3、齿条4接触并能沿之前后移动，进而带动行走小车5前端连接的芯管13一起向前或向后移动，即完成多孔墙板在成型过程中穿、拔芯管的功能。上述运动是由电机9、减速机10、大齿轮11、传动轴12等组成的驱动系统带动行走小车5上的小齿轮8与齿条4相啮合来实现的。从上述结构可以看到传统的抽芯机动力传动部分是机械传动：电机9转动——减速机10调速、换向——大齿轮11转动——传动轴12转动——小齿轮8转动与齿条4啮合——行走小车5和芯管13前后平移，运动转换次数多、传动结构复杂、传动零件种类多，从设计、制作、使用、检修都比较麻烦，而且对芯管位移量的定位也不太精确。
液压抽芯机的优势如下：
本实用新型的液压抽芯机是以液压缸作为动力传动机构来取代传统的机械传动，可以大大减化传动过程，即利用液压缸的伸缩运动直接驱动行走小车及芯管的前、后平移，传递运动简单、快捷，而且芯管的位移量与液压缸的行程相同，便于操作和精确定位。
