提高陶粒轻质混凝土墙板耐久性的4点措施
发布日期：2017-01-03 09:38 作者：zzmana
陶粒轻质混凝土墙板因具有轻质、高强、防水、防火、隔音、隔热、环保、施工方便等诸多优点，在建筑工程领域很受欢迎，并正在推广应用。2009年出台了GB/T23451-2009《建筑用轻质隔墙条板》，有些省市还编制了相关的地方技术规程，如江苏省发布了苏JG/T044-2011《陶粒轻质混凝土条板应用技术规程》等。随着生产技术的不断完善和对建筑工程的质量要求越来越高，2014年工业和信息化部又发布了JC/T2214-2014《钢筋陶粒混凝土轻质墙板》，与GB/T23451-2009相比，作了较大变动，要求在墙板面层增加钢丝网架，这样可显著提高了墙板的物理力学性能。但是，在墙板面层增加了钢丝网架，必须要考虑到钢丝的防锈蚀问题，有一定的�；げ愫穸燃匾�
提高墙板耐久性措施的探讨
提高墙板的耐久性，钢丝的保护层厚度是一个不可忽视的重要问题，可以从如下几个方面看手。
1合理布设钢丝网架，正确放置钢丝网架并采用定位措施

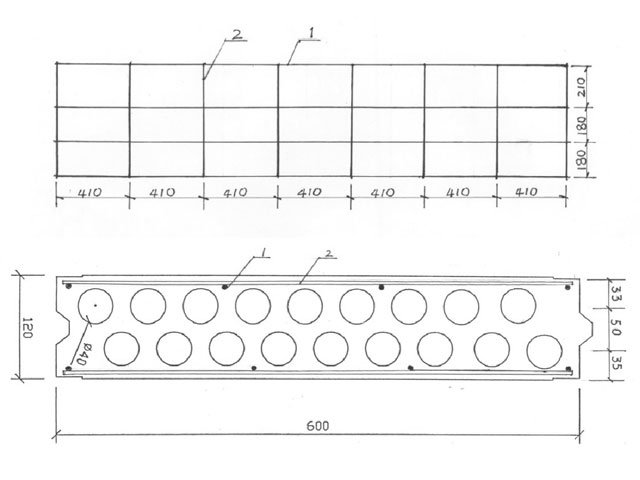

以我公司生产的厚度120mm板(宽度600mm，长度2900mm)为例，钢丝网用纵向钢筋4根、横向箍筋8根焊接而成。要正确设置纵向钢筋的位置，4根纵向钢丝不是等距离的，间距分别为210mm、180mm和180mm，使之尽量嵌于两个圆形芯孔的中间位置附近，从而避开芯孔边缘面层的最薄端。这样钢丝的内外�；げ憧梢韵灾龃螅院嵯蚬拷畹牟忌杳挥邢拗�，均匀布设即可。
钢丝网的放置方法尤为重要，必须将纵向钢筋位于墙板面层的内侧，而横向箍筋位于外侧,因钢丝网架的纵向间距不同，两侧钢丝网架的放置上下顺序也不同,即有左右之分,这是需要加以注意。
为了防止钢丝网的偏移，在横向箍筋外侧(与横向箍筋平行)，插入外径10mm的金属管或其他刚性较好的管材，以阻挡钢丝网架的偏移，待轻质陶�；炷两阶⒑笤俳迦氲墓懿陌纬�。这样可以便外层横向箍筋的�；げ愫穸扔稍吹牟蛔�3.5mm增大到6mm。而内侧的纵向钢筋由于嵌入二个圆形芯管中间，布设位置恰当，�；げ愫穸纫笠恍庋驮黾恿薈O2的渗透阻力。应该指出，墙板外层还有砂浆等涂层，具有更好的�；ぷ饔�。
2 缩短墙板的贮存时间
在墙板的贮存期间，大气中的CO2气体随时都会发生侵蚀作用，虽然这个过程比较缓慢，但是由于墙板钢丝的�；げ愫穸冉媳�，产生的侵蚀作用显然要比�；げ愫穸冉洗蟮母纸罨炷烈蟆Ｒ虼�，缩短墙板的贮存时间可以减弱碳化反应的影响。因墙板安装后要在层面涂抹砂浆及涂料，能起到很好的�；ぷ饔�，就不用担心了。JC/T2214-2014《钢筋陶�；炷燎嶂是桨濉范郧桨宓闹嫫谧髁巳缦鹿娑ǎ翰分娉�6个月，在出厂或使用前应进行检验，检验合格后出厂或使用，也是考虑这种因素。我们建议，墙板要按计划生产，尽量缩短贮存期限。
3 在轻骨料混凝土基料中掺加阻锈剂以�；じ纸�
掺加阻锈剂能起到较好的�；じ纸畹淖饔�，如NaNO2类等价格较低，效果也不错，可以考虑采用。
4 适当增加墙板面层厚度
增加墙板面层厚度涉及到设计图集的变更，如双排芯孔的墙板，可以适当缩小双排芯孔的中心距离，将面层厚度增加几个毫米，对钢筋的�；ぷ饔靡灿泻艽蟀镏�。
保护层厚度对钢筋混凝土构件的耐久性非常重要。根据钢筋陶粒混凝土轻质墙板的内部结构提出了钢丝网架的最佳安置方式，以增加钢丝的�；げ愫穸龋馐亲钪苯幼罴虻プ钣行У囊恢质侄�。
此外，还可以采用缩短墙板的贮存期限、在轻质混凝土基料中加入阻锈剂、缩短双排芯孔中心间距以增加面层厚度等措施来改善墙板的耐久性能。
- 上一篇：泡沫混凝土配合比及技术特点
- 下一篇：轻质墙板裂缝修补方法
