隔墙板内电气配管施工工艺与质量控制
发布日期：2019-01-07 14:54 作者：zzmana
一、施工工艺

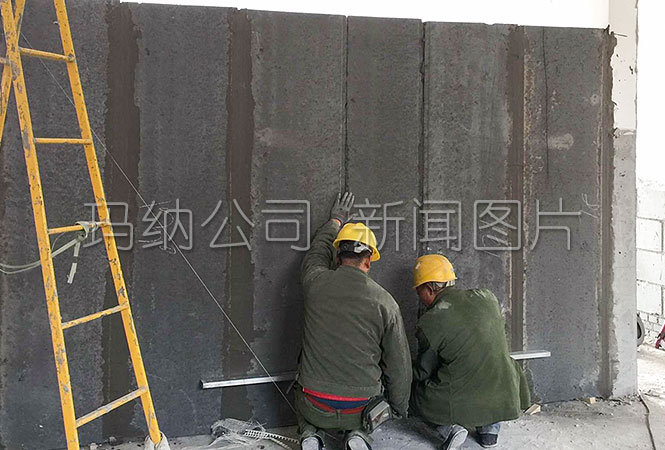

1)线盒位置确定
在已弹好线的板面画出每个线盒的尺寸(90mm×90mm)，每个线盒尽量控制在条板墙的孔洞处，用切割机按照已画好的尺寸进行切割，再用电镐进行剔凿，在盒子上部切出30mm×50mm的槽，为接管预留空间，这样做出的孔洞尺寸均匀宽窄合适，开口处平整，视觉效果较好，线管也能轻易穿过。
2)穿线管及固定盒子
在已经开好的孔洞处将线管穿进盒子并加锁母固定，考虑到板的开孔处无法固定盒子，需提前加工比空洞尺寸稍大的聚苯板(发泡塑料板等不燃材料)填塞进孔洞，同时用水填塞进去将盒子嵌入水泥中达到初步固定。
3)线管补槽
线管及盒子固定后，用5∶5∶1的砂子、水泥、建筑专用胶和水搅拌成粘结剂，线管、线盒处的缝隙用粘结剂填至离隔墙板板面5mm～8mm，20h之后用粘结剂将槽填平。填补的粘结剂不得高于板面。这种分两次补槽的工艺充分保证了板面的平整度，使粘结剂与板材处不开裂。
4)贴布
在已经补完槽的线管处，用大于管槽宽度不小于10cm的玻纤布在管槽表面再贴一层布，防止管槽处不开裂。电气安装完成后，板材接缝处贴50mm宽的玻纤网格布一道，条板阴阳角部位贴100mm宽的玻纤网格布一道，与顶板、梁、柱、墙连接部位贴100mm宽的玻纤网格布两道，贴玻纤网格布时，先用粘结剂将玻纤网格布贴在板与板缝处的板边凹槽内，再用粘结剂对玻纤网格布面及两边板面涂抹。
二、质量控制措施
电气管线安装工程必须与隔墙板施工密切配合协调。安装过程中应注意事项:
1)电气安装工程须在条板安装完毕7d后，勾缝材料凝固，达到强度要求，经初步验收合格后，方可进行施工，以保证条板稳固，避免损伤。
2)轻质隔墙的安装应在线管安装前进行，预留线管长度上下不大于30cm，在轻质隔墙未安装前不得焊接线管。
3)电气安装工程的洞口、槽管、盒切割时，应先在条板上划线，然后用切割机开槽，不允许用锤凿钉，以免震坏条板。隔墙上的所有电线管必须顺隔墙板上的空心圆孔铺设，严禁横铺和斜铺。根据设计要求的水平管线走向切割，切割深度不得大于板厚的2/5，长度不得大于隔墙长度的1/2。严禁在隔墙两侧同一部位开槽、开洞，其间距应错开150mm以上。墙板竖向凿缝不得大于总高的1/3，横向凿缝不得超过2孔，门框板上安装开关时，凿孔应避开实心带。
4)电气安装应在条板安装完成后进行，配管配线暗埋以后，及时对开槽处填补，填补效果须与勾缝处一致。
