秸秆粉煤灰轻质隔墙板配方和生产设备哪里可以提供?
发布日期：2019-12-25 16:39 作者：zzmana
秸秆、粉煤灰?看到这两个词让小编一下子想到的就是农家里最常见的各种农作物“秸秆”，粉煤灰在农家里倒是不常见。用它们可以制造轻质隔墙板?配方和生产设备哪里提供?带着这些疑问，小编和您一起揭晓答案。
农业废弃物秸秆是一种宝贵的生物资源,但我国秸秆利用率较低,许多地方将其作为废弃物烧掉或闲置在农田、农家周围,不但造成极大的资源浪费和经济损失,而且还对环境造成极大的污染。随着国家和人们对环保意识的增强，农作物秸秆究竟该如何处理引起国家重视。目前主要有以下三种处理方式：
1.作为农作物肥料被二次利用;
2.作为牲畜饲料被储藏利用;
3.加工制造成轻质围护墙材。
显然看出，把农作物秸秆加工制造成轻质围护墙材的开发利用价值极大，既可满足建筑工业化要求，又能对工农业废弃物回收再利用，还能为我国建筑业的发展带来重大的经济和社会效益。
小编翻阅资料了解到“植物秸秆水泥条板及成组立模生产技术”是国家科技攻关计划《小城镇科技发展重大项目》之《小城镇新型建材技术研究与开发,编号2003BA808A12》课题的第三专题,已于2006年4月通过科技部农村科技司和建设部科技司组织的成果验收。玛纳公司研发的以利用农业废弃物和工业废弃物为基本原料出发点,制造轻质墙材，符合循环经济发展需求,是一种真正意义上的绿色建筑材料。
玛纳公司研发的“秸秆粉煤灰轻质隔墙板配方”经过严格筛查工序，从农作物秸秆选用，到秸秆加工处理方法研究，再到秸秆可使用性研究，每一项都做到优质选择。

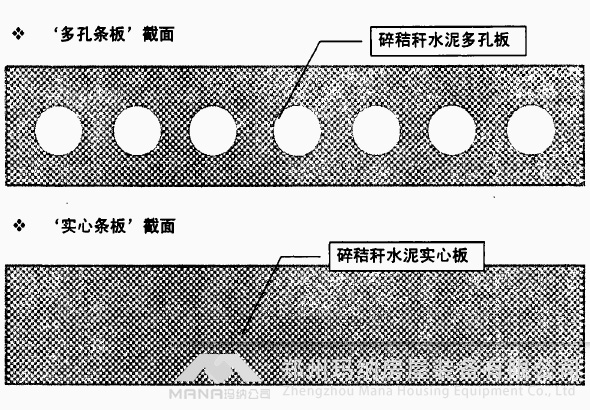

秸秆粉煤灰轻质隔墙板
一、秸秆粉煤灰轻质隔墙板配方
1.原材料选择
①水泥:选用凝结过程迅速、强度发展较快的硫铝酸盐系列水泥，包括快硬硫铝酸盐水泥和低碱度硫铝酸盐水泥作为胶凝材料,其快速凝结使得混合料中的自由水分迅速减少,在一定程度上阻止了秸秆抽出物的渗出,抵消或抑制了秸秆抽出后在随后的过程中所造成的不利影响。
②粉煤灰:Ⅱ级或Ⅱ级以上粉煤灰,粉煤灰的堆积密度一般约为水泥堆积密度的60%,为了改善混合料的和易性,在配料中加入一定比例的粉煤灰,既有利于包覆植物秸秆又有利于防止砂子的沉降,提高混合料的稳定性。
③砂:选用中砂,最大粒径不超过3mm,自然级配;利用砂子的重力下沉作用,带动悬浮状态的秸秆水泥墓体混合料浆自由落料,只需微小的连续振动或间歇振动即可使秸秆水泥复合材料顺利充满模型。
④聚合物:用以改善混合料和易性与流动性,提高碎麦秸与水泥基体材料的粘结性能,进一步抵抗混合料的分散趋势。
⑤碎秸秆:最大长度12mm,碎片物,自然级配,堆积密度(100~120)kg/m3.主要起填充作用,也可提高硬化材料的抗冲击性能。
2.配比与材性
在试验室进行了近100个配方的小样品试验,用于测定各配方的体积密度、抗折强度和抗压强度。配合比范围:水泥占固体料总量的4%5~5%8.砂子占固体料总量的10%一2%3.粉煤灰占固体料总量的18%~30%,碎麦秸占固体料总量的%3~1%1;聚合物与固体料之比为0.10%~0.60%;水固比0.40~0.70.
根据上述试验结果情况,选用综合性能较好的基材配比作为固定参数,以麦秸杆用量为自变量,进行了系列试验。表1为在水泥、粉煤灰、砂子质量比不变的情况下,改变麦秸秆用量的一组配方及其试验结果,调整聚合物用量与水用量,以满足浇注成型工艺要求。
秸秆粉煤灰轻质隔墙板系列配方
从表1看出:(1)聚合物用量相同时,随着秸秆掺量的提高,达到同样流动要求时用水量增加。(2)同样秸秆掺量时,聚合物用量提高时达到同样流动要求所需的用水量减少。由此推测“聚合物用量与水用量可相互补充”。(3)随着秸秆用量逐渐增大,复合材料的密度逐渐降低,抗折强度与抗压强度也逐渐降低。同样秸秆用量情况下,当用水量少而聚合物用量大时,复合材料的密度和抗压强度都相对较低,说明聚合物掺量对复合材料性能的负面影响较加水量更为强烈。
3.秸秆在水泥基材中的霉变与然烧问题
农作物秸秆用于建材制品的燃烧和霉变是最令人担心的问题。在试验掺量范围内由于水泥基体材料完全将碎麦秸秆包覆,没有看到麦秸秆表面的霉变现象;将麦秸秆水泥复合材料存放在湿度9%以上的养护箱中60天,也未看到霉变现象。
制作了三种麦秸秆用量的样品,进行了A级不燃性检验,结果证明秸秆水泥复合材料在秸秆掺量为7.2%的情况下仍为A级不燃材料。
防燃试验图
二、郑州玛纳公司的M09轻质墙板生产线是专门批量生产秸秆粉煤灰轻质隔墙板的装备
1.M09轻质墙板生产线生产秸秆粉煤灰轻质隔墙板的技术优势
(1)成型精度高:相邻模板之间的空腔即为成型板材的模腔,板材的两个表面均为模板面,控制好模板的刚度和成组立模的制造精度即可保证板的尺寸精度,板材尺寸准确性受人为因素的影响小。
(2)工艺稳定性好:对混合料的适应性强,在满足板材性能要求的前提下,料浆的流动度可在一定范围内调整。
(3)一模多用:通过更换端部堵板即可生产多孔条板或实心条板。
(4)相对生产效率高:多块板材集中浇灌,便于生产操作和混合料输送的机械化;成型后的板材处在近于封闭的条件下,可充分利用胶凝材料的水化热进行自身养护:可方便地使用养护罩,大大减少热量散失,加快模型周转,提高生产效率。
(5)生产线占用土地少:同样生产规模时,成组立模占用土地面积小。
(6)生产过程受外界气候的影响很小:只要在浇注料浆时不直接遭受雨淋,在任何气候条件下,都可用成组立模进行生产。需要时可在模腔隔板中增设加热装置,在环境温度较低时对模板进行预热。
2.生产的秸秆粉煤灰轻质隔墙板性能优越
委托国内相关单位对产品或产品组成材料进行了隔声性、不燃性、放射性、抗弯破坏荷载、单点吊挂力与干燥收缩值检测,全部满足合同指标要求。
秸秆粉煤灰隔墙板性能试验结果图
秸秆在混合料中都只是作为一种填充材料,因此墙板抵抗弯曲荷载的能力必需借助于配筋材料如玻璃纤维网格布,墙板的其它性能如面密度、干燥收缩值、吊挂力、抗冲击性、隔声性能等可通过调整基材配比与秸秆用量来达到。
三、玛纳公司提供完善服务
1.提供多种厂房设计方案，市场可行性报告，最大程度降低客户投资风险。
2.提供整套生产线的各模块组合方案、客户可自由组配、选择;可定单式设计制造。
3.提供墙板安装施工工艺及构造连接构造应用图。
4.进行现场设备安装、调试、协助客户完成正常生产运作。
5.提供全程无忧服务，确保装备的高稳定可靠性，真正做到“一机多用”。
6.及时传递国家墙改的产业政策，确保客户紧跟国家墙改指导方向。
秸秆粉煤灰轻质隔墙板原材料中大量采用工农业废弃物，实现了变废为宝，降低了农作物秸秆焚烧及粉煤灰处置带来的环境污染;农作物秸秆对于抵抗干缩裂缝及受荷作用下的板材脆性破坏效果明显; 秸秆粉煤灰轻质隔墙板经过玛纳公司的M09轻质墙板生产线来生产，生产效率高，制作环境好，误差小，自重轻，质量易于得到保证;安装工艺简单，可实现现场拼装，对工人技术水平要求低，施工速度快，费用低廉;装配现场干法施工，湿作业少;符合国家大力推广建筑工业化、绿色建造的发展理念，适合在房屋建筑工程中大量推广应用。
小编分享这么多，答案早就揭晓了，玛纳公司期待每一位想投资“新型轻质墙板”事业的人，来实地参观考察，相信携手玛纳，你一定会取得好事业、高收益。
